Газопоршневі установки на складі

До вашої уваги пропоную: Когенераційна газопоршнева установка (КГУ) на базі двигуна MTU Rolls-Royce solution TM. Електрична потужність - 1521 кВт, теплова потужність - 1530 кВт, напругою 0,4 кВ в шумоізолюючому всепогодному контейнері та в наявності на складі в Україні в кількості 1 шт. ( Див. фото нижче).

Когенераційна електростанція контейнерного типу

Основні характеристики генеруючого обладнання:

  • Тип виконання: шумопоглинаючий всепогодний контейнер;
  • Двигун: MTU Rolls-Royce solutions:
    • Модель: 12V4000L64FNER;
    • Країна виробництва двигуна: Germany;
    • Кількість циліндрів: 12V;
    • Швидкість обертання: 1500 об/хв;
  • Альтернатор: Stamford:
    • Тип: Синхронний безщітковий, 3 фази;
    • Напруга: 0,4 кВ;
    • Частота: 50Гц;
    • Швидкість обертання: 1500 RPM;
    • ККД при cos fi = 1.0: - 97.5;
  • Електрична потужність: 1521 кВт;
  • Теплова потужність: 1530 кВт;
  • Електричний ККД при 100% навантаженні: 44,2%;
  • Тепловий ККД при 100% навантаженні: 44,2%;
  • Загальний ККД: 88,6%;
  • Рекомендований діапазон навантажень: 35 - 100%;
  • Рівень шкідливих викидів до каталізатору
    (при номінальній потужності, 5% O2 у вихлопних газах):     NOx < 500 мг / Нм3; CO < 1000 мг / Нм3.

Додаткове обладнання що входить до комплектації КГУ

  • - Стартерні акумуляторні батареї;
  • - Радіатори охолодження HT/LT;
  • - Анти-вібраційні подушки;
  • - Система автоматичної дозаправки мастила;
  • - Панель керування;
  • - Силовий вихідний вимикач 0,4 кВ.

Газовий тракт для генераторної установки включає:

  • - Головний ручний запірний кульовий кран;
  • - Сажовий фільтр (без осушувача);
  • - Подвійний запірний електромагнітний клапан;
  • - Регулятор витрати газу (регулюючий клапан з електронним керуванням).

Запропоновані КГУ оснащені модулем когенерації, який дозволяє використовувати тепло від блоку двигуна та вихлопних газів для забезпечення гарячою водою замовника.

Модуль CHP складається з наступних основних компонентів:

  • - Пластинчастий теплообмінник (вода-гліколь) - використовується для відведення тепла від блоку двигуна (охолоджувач суміші 1-го ступеня, двигун, мастило);
  • - Теплообмінник відпрацьованих газів (водний розчин гліколю) - використовується для відведення тепла від вихлопних газів;
  • - Повний набір датчиків, клапанів, насосів і каркасів для їх з’єднання з рештою обладнання.

Фотографії запропонованої КГУ

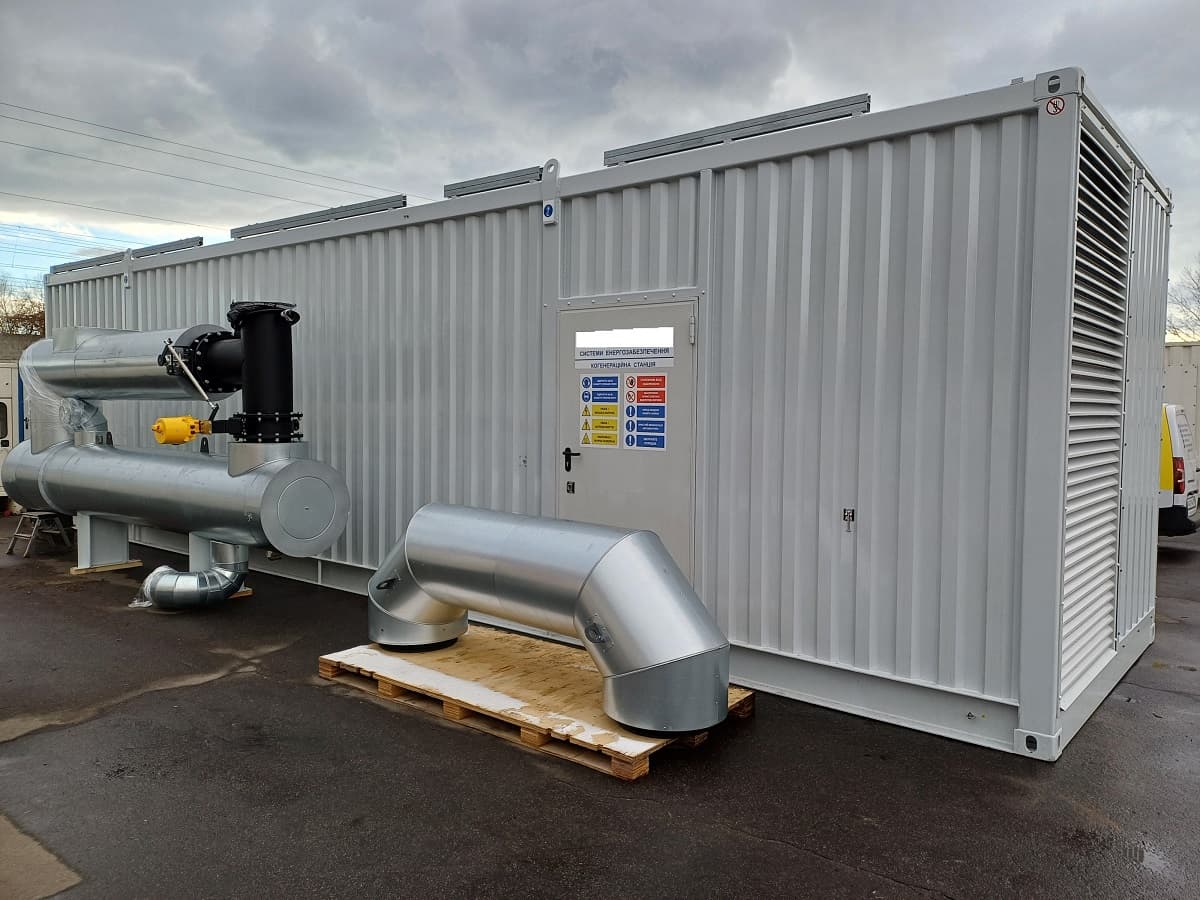

  • Фото когенераційної станції-1

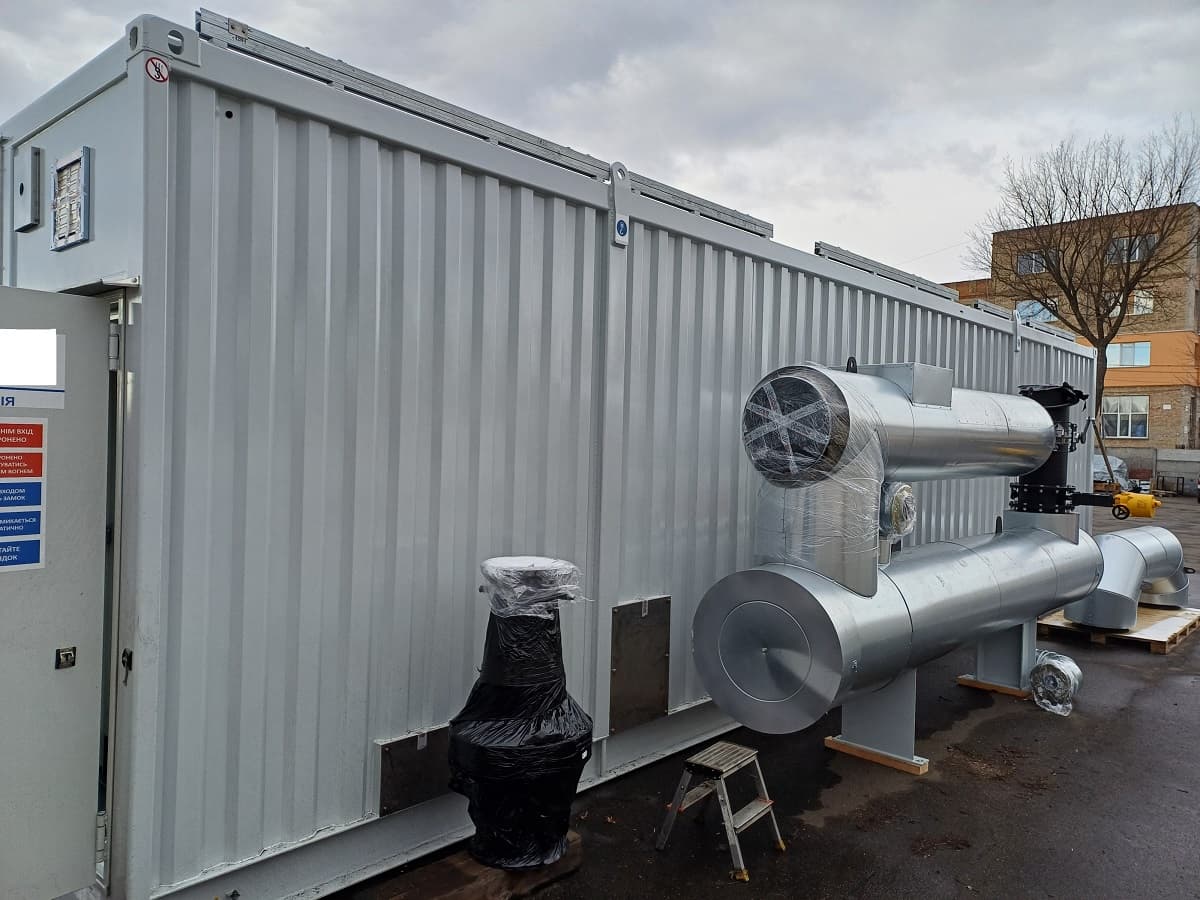

  • Фото когенераційної станції-2

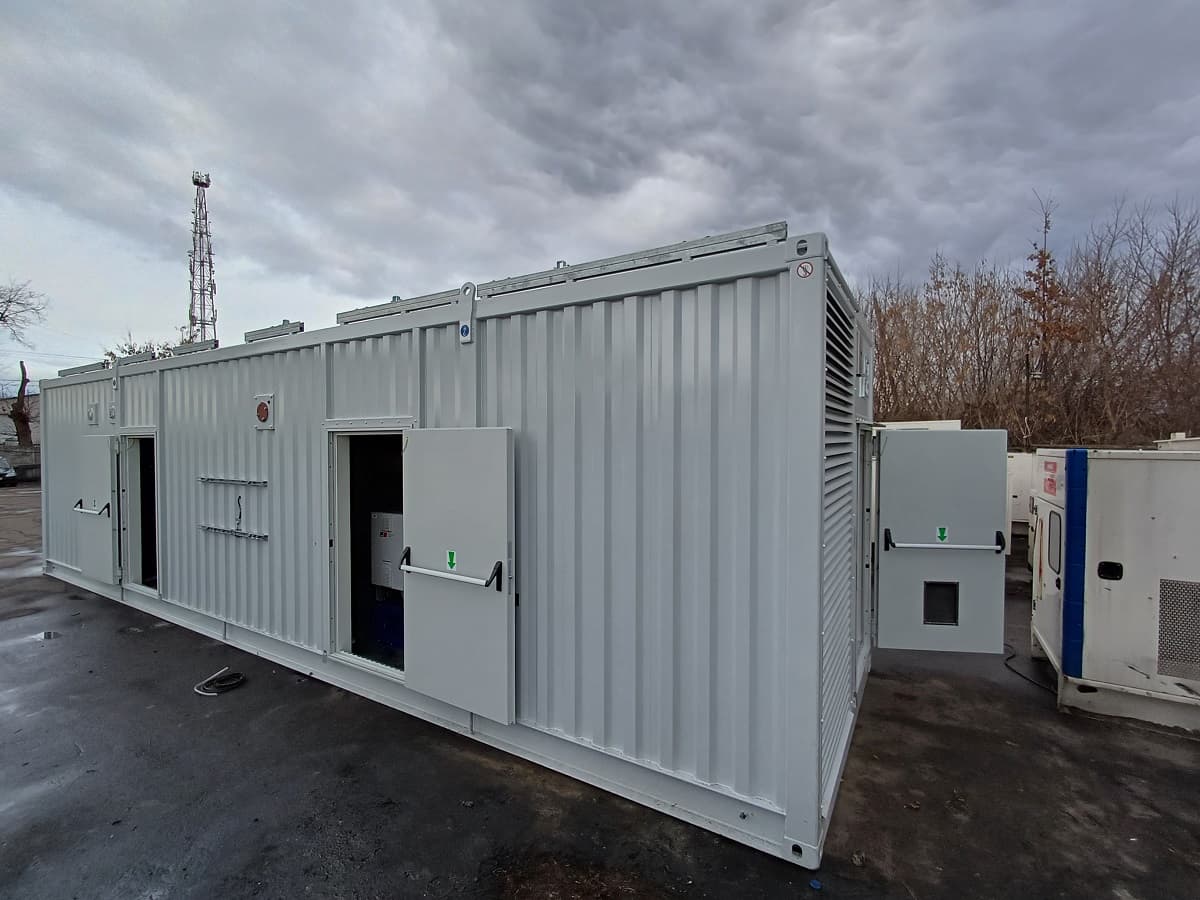

  • Фото когенераційної станції-3

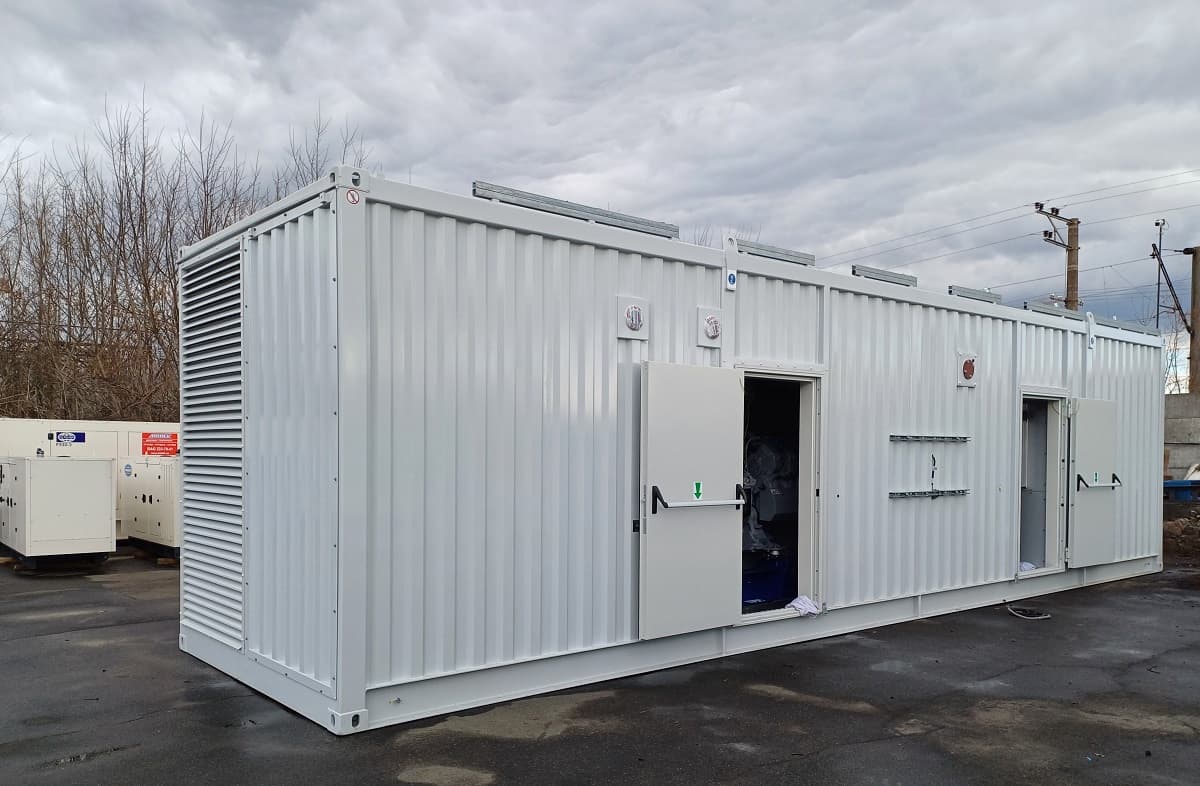

  • Фото когенераційної станції-4

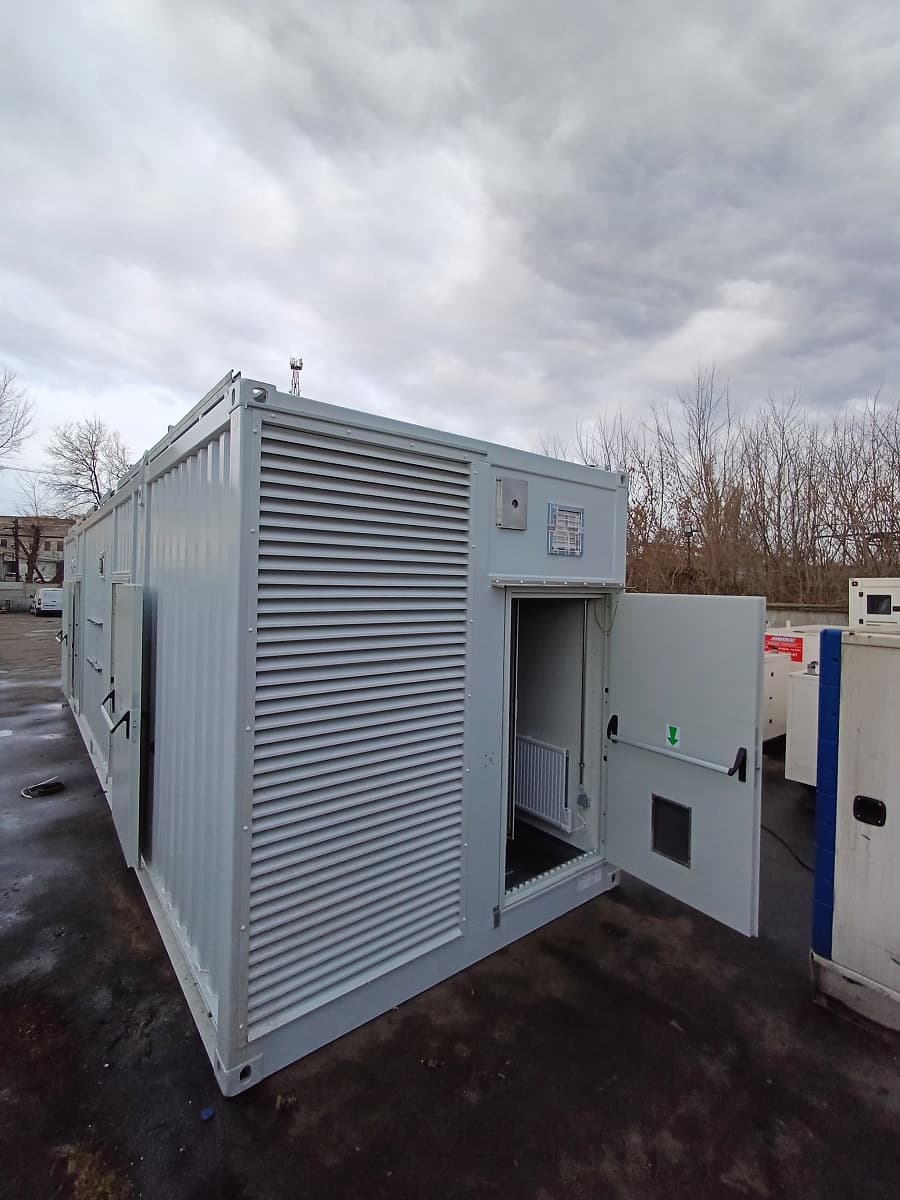

  • Фото когенераційної станції-5

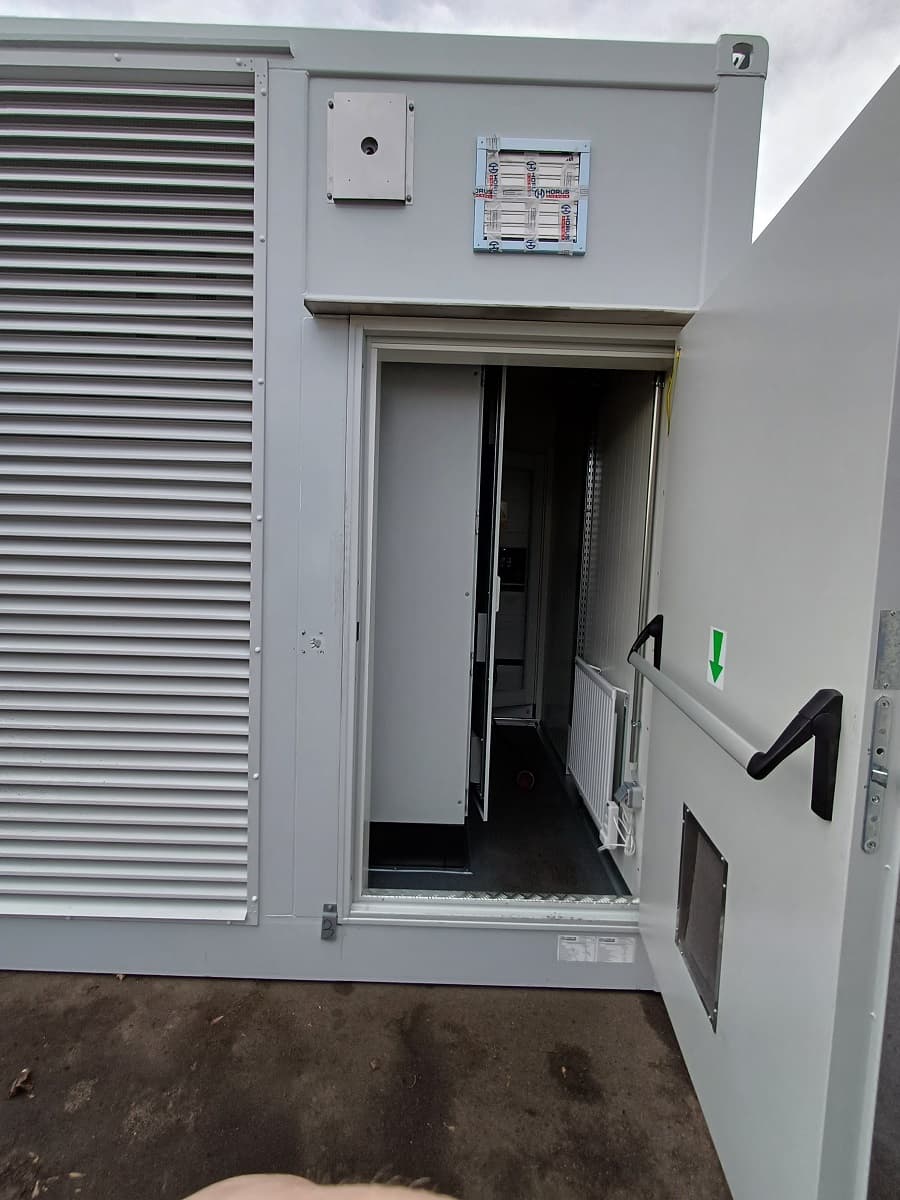

  • Фото когенераційної станції-6

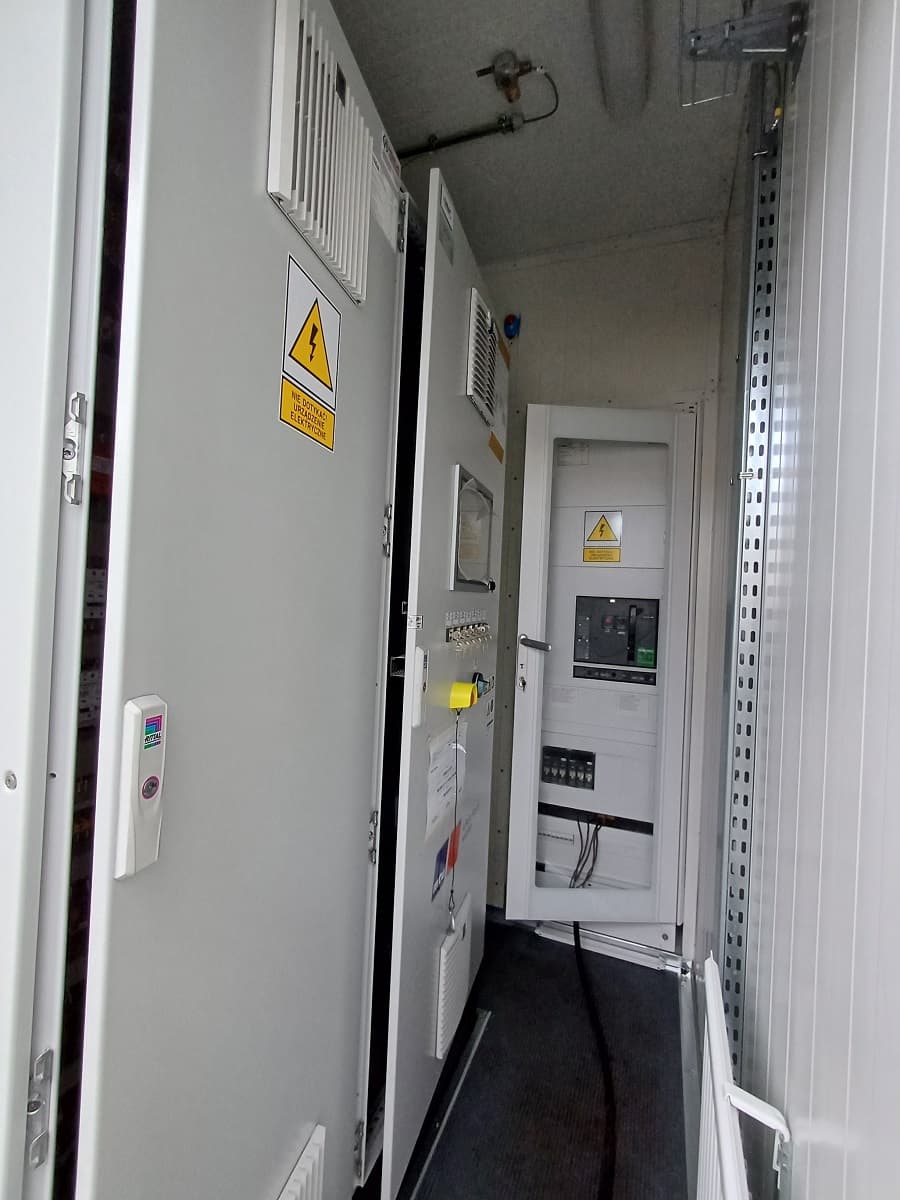

  • Фото когенераційної станції-7

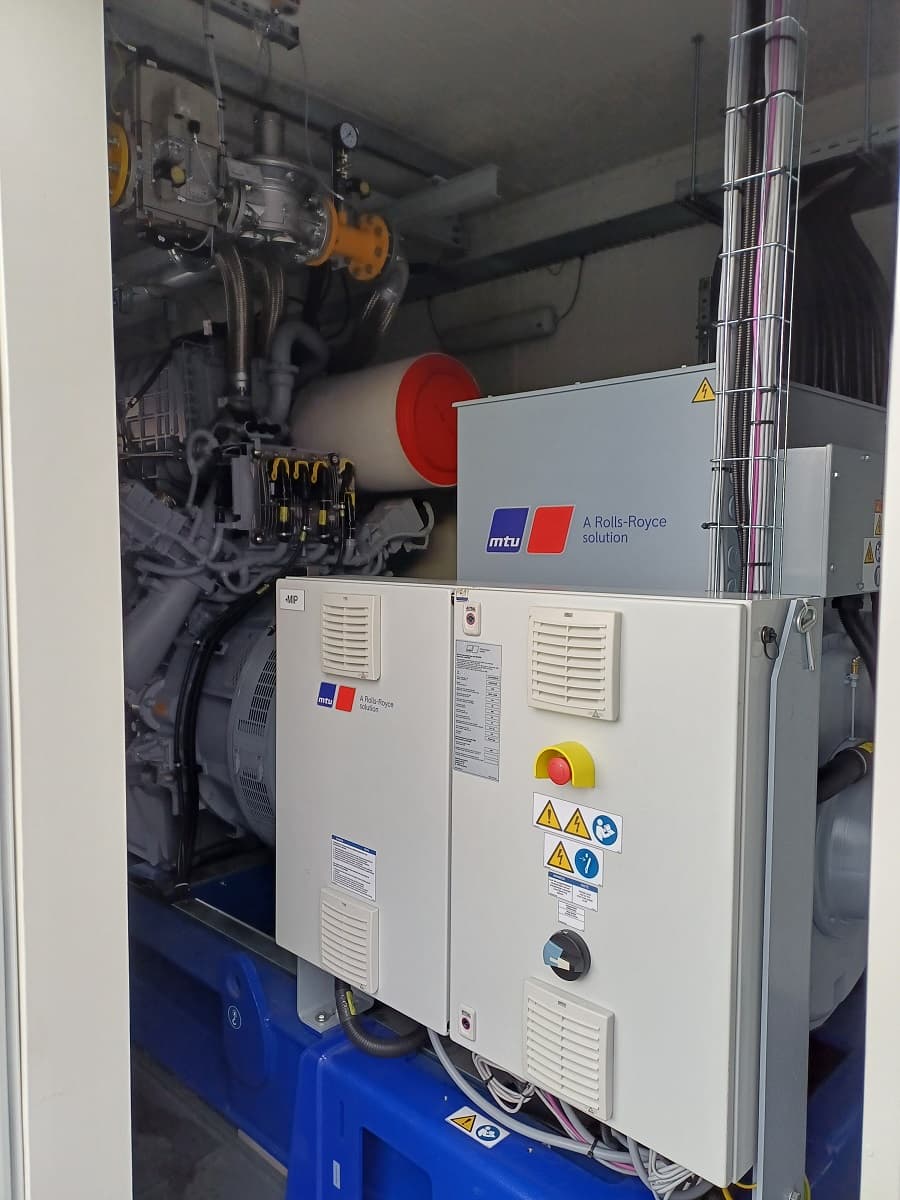

  • Фото когенераційної станції-8

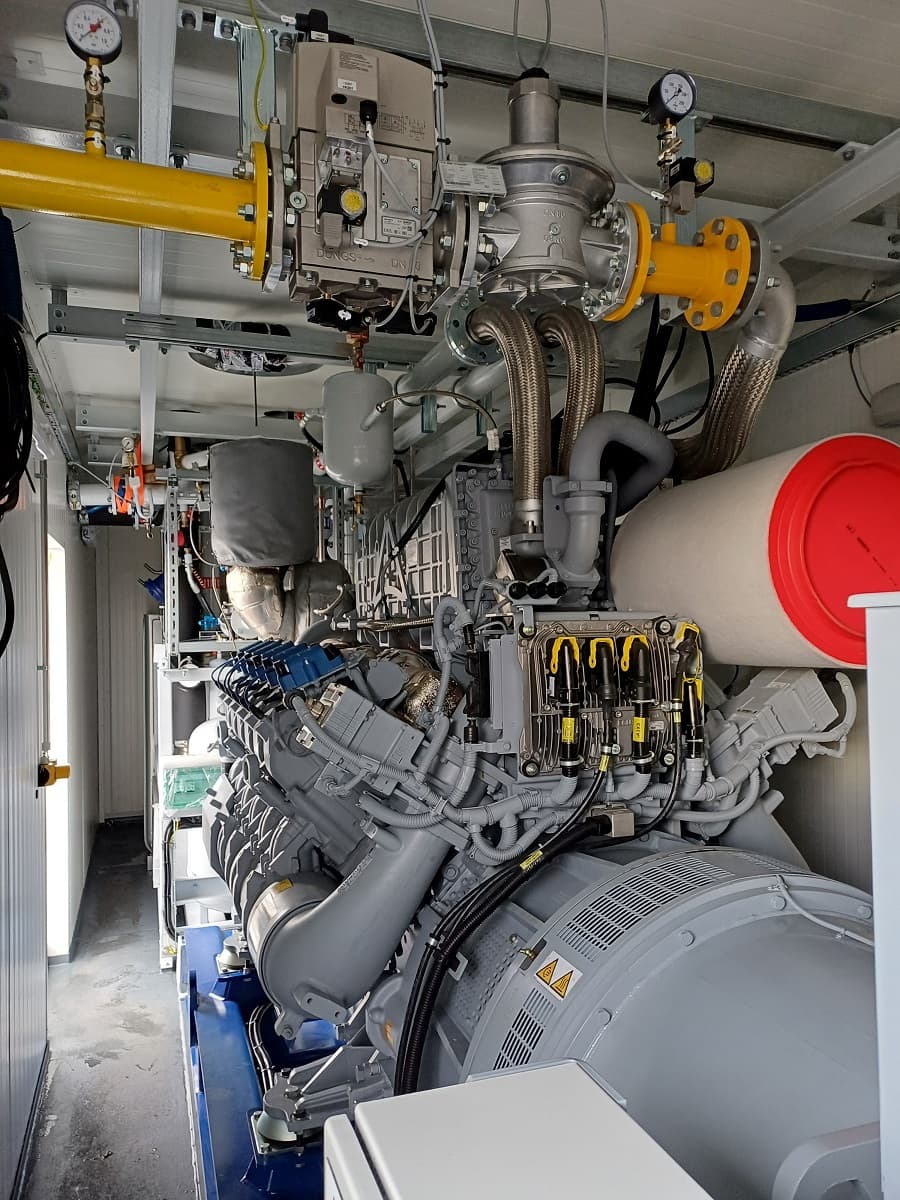

  • Фото когенераційної станції-9

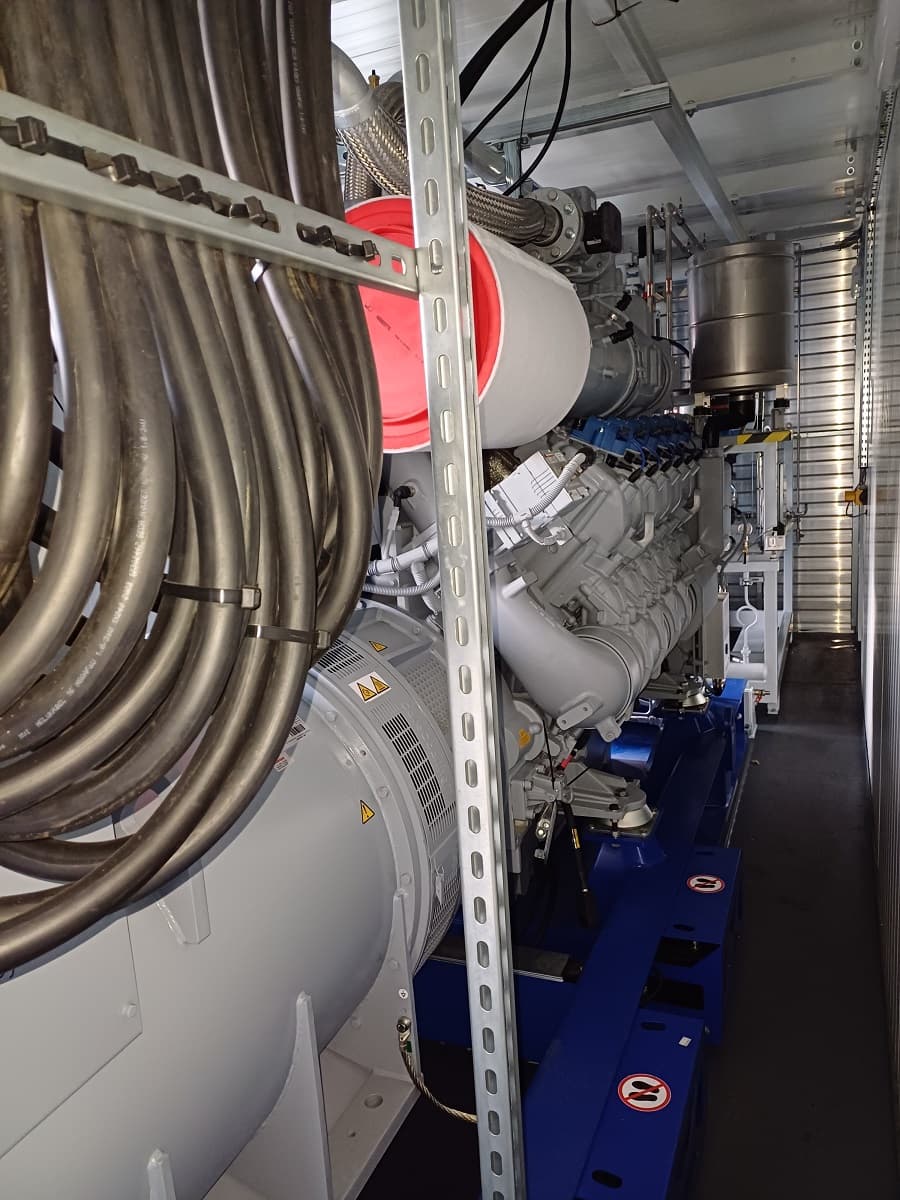

  • Фото когенераційної станції-10

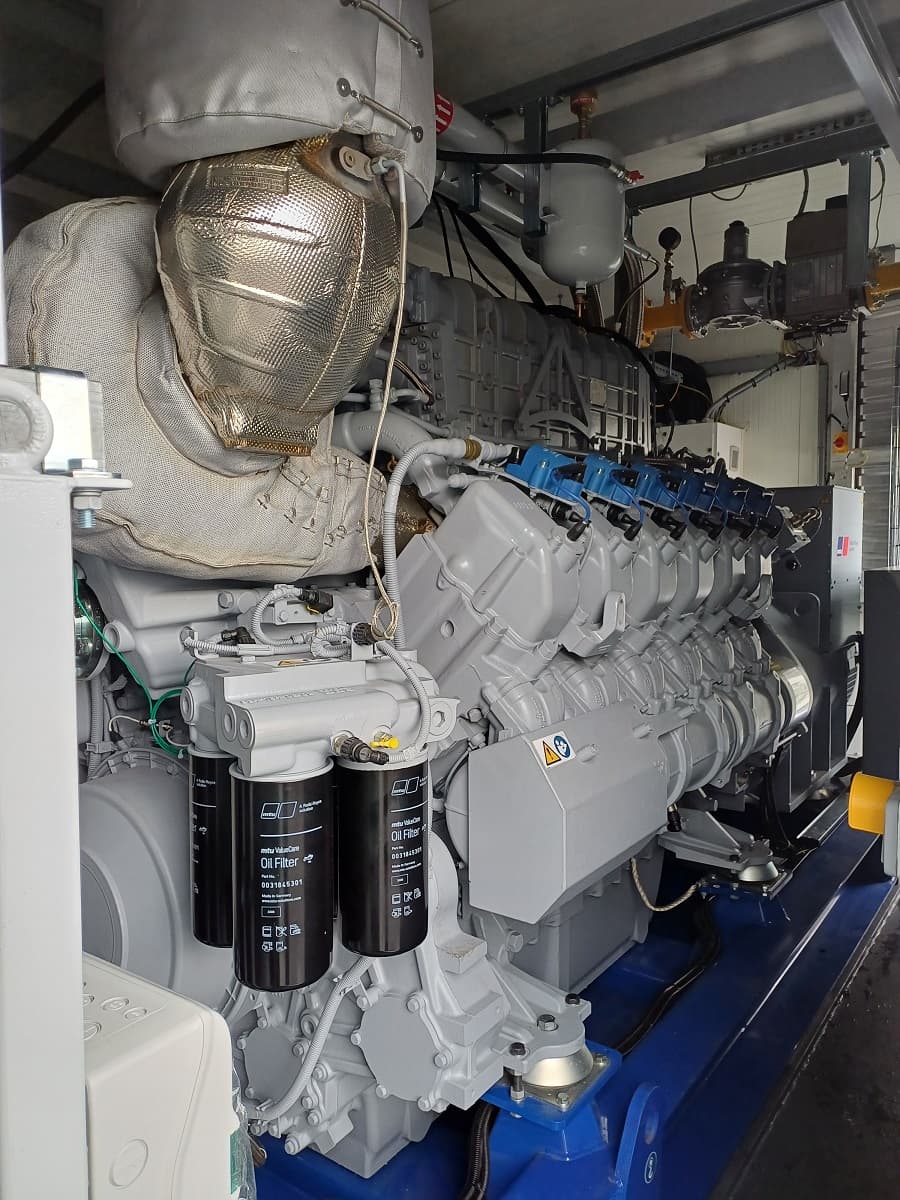

  • Фото когенераційної станції-11
  • Фото когенераційної станції-12

Тестування: когенераційна газопоршнева установка MTU Rolls-Royce

Опис контейнера

Звукоізоляція контейнера для когенераційної установки забезпечує низький рівень шуму.

Контейнер розроблений з матеріалів відповідно до стандартів PN-EN ISO 5817, PN-EN ISO 15614 і PNEN ISO 9606. Конструкція контейнера підготовлена та пофарбована таким чином, щоб забезпечити відповідний захист від корозії та стійкість до погодних умов відповідно до стандарту PN-EN ISO 12944.

Конфігурація контейнера:

  • - Система вентиляції, з автоматикою відкриття/закриття отворів відповідно до температурних режимів в середині контейнера;
  • - Впускний і випускний отвори, обладнані шумоглушником;
  • - Витяжна установка з необхідними опорними конструкціями, димоходом і глушником;
  • - Шафа для підключення газу (без компресора);
  • - Газові труби для генераторної установки, встановленої всередині;
  • - Шафа для кабельних з'єднань;
  • - Стінові та дахові звукоізоляційні панелі для зниження шуму до необхідного рівня;
  • - Внутрішня електросистема власних потреб;
  • - Панель керування генераторної установки;
  • - Система освітлення;
  • - Система виявлення та оповіщення про пожежу, витік газу;
  • - Кнопки аварійної зупинки біля кожних дверей;
  • - Двері, що забезпечують безперешкодний доступ до елементів і обладнання установки – з замком і ключем;
  • - Колір корпусу: світло-сірий RAL 7035.
