Джерела безперебійного живлення
(UPS - Uninterruptible Power Supply) ABB та APC by Schneider

Джерело безперебійного живлення (ДБЖ / UPS – Uninterruptible Power Supply) – це пристрій, який функціонально забезпечує безперебійне живлення електрообладнання у разі зникнення або нестабільності електромережі. Він захищає техніку від стрибків напруги, короткочасних провалів і повних відключень електроенергії.

ДБЖ / UPS виробника ABB

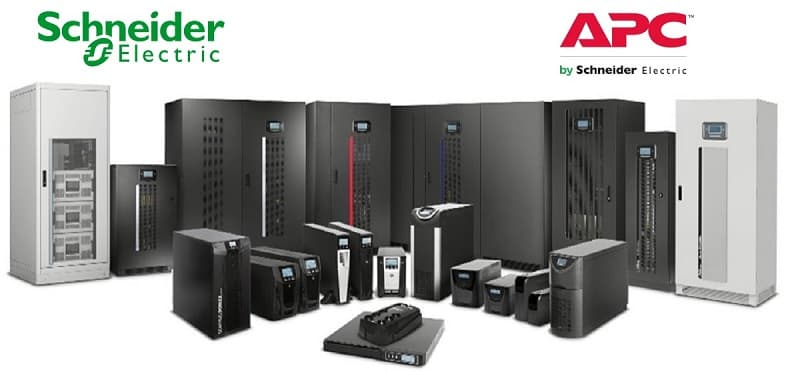

ДБЖ / UPS виробника APC by Schneider

Існує багато різновидів джерел безперебійного живлення для різного цільового використання. Ми ж зосереджені на ДБЖ / UPS промислового типу одиничною потужністю від 6 до 500 кВт, включно.

Далі розглянемо формати виконання та сфери застосування:

Формати виконання ДБЖ (UPS)

Джерела безперебійного живлення ABB та APC by Schneider випускаються у різних варіантах виконання залежно від потужності, призначення та способу встановлення:

ДБЖ / UPS у форматі виконання "Моноблок"

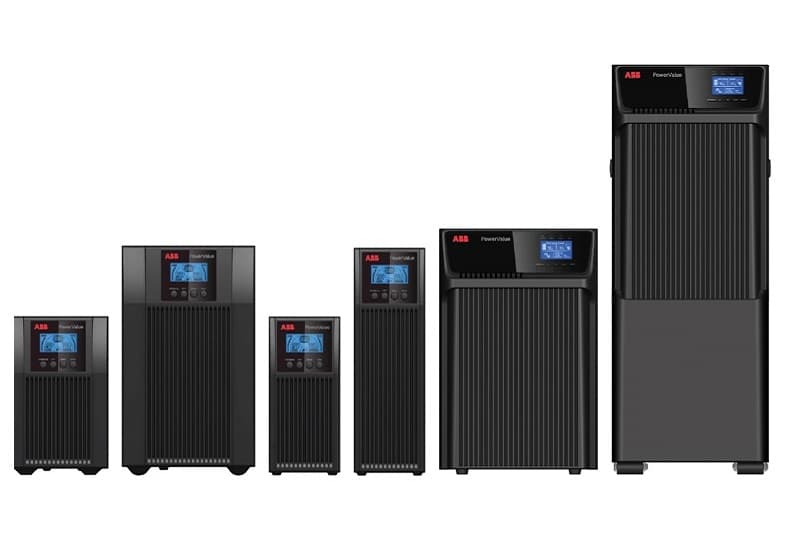

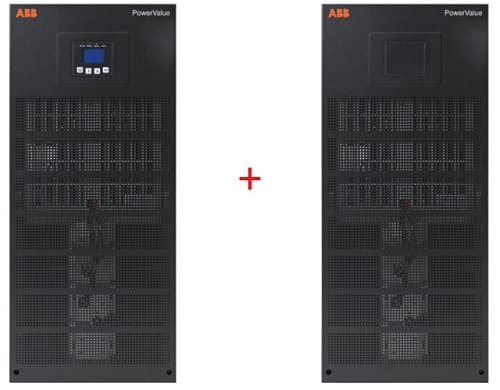

ДБЖ ABB (моноблок) лінійки PowerValue: Одинична потужність 10-20 кВт; Загальна - до 80кВт
ДБЖ ABB (моноблок) лінійки PowerScale та PowerWave 33: Одинична потужність 20-500 кВт; Загальна - до 5000 кВт

Формат виконання "Моноблок" представляє собою 1 та 3-фазні рішення у вигляді одного вбудованого силового модуля загальної потужності ДБЖ / UPS з усією логічною та технічною обв'язковю в одному корпусі. Виконання може бути як із внутрішньо-вбудованими АКБ (аккумуляторні батареї), так і з підключенням зовнішніх: відкриті стійки (дешевший варіант), або у форматі заводських рішень - окремих шаф з необхідними кабельними підключеннями, арматурою та захистом.

Стандартний діапазон одиничної потужності: від 10 до 500 кВт. Присутня можливість підключення декількох ДБЖ / UPS в паралельному режимі для збільшення загальної потужності системи резервування.

ДБЖ / UPS у форматі "Модульне" виконання

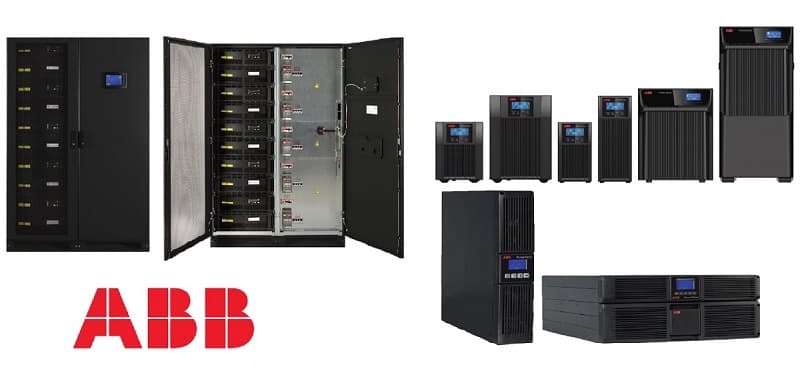

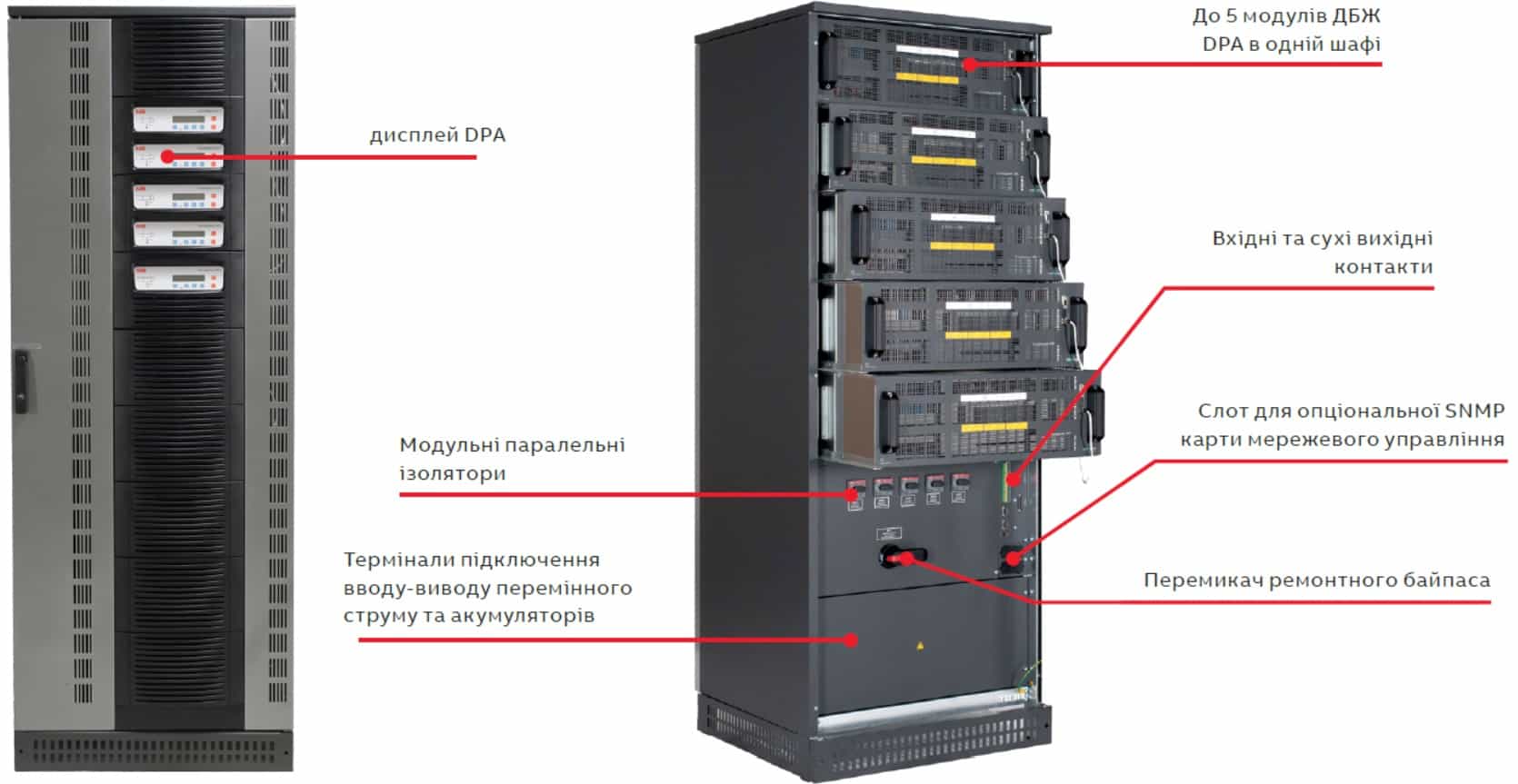

модельний ряд ДБЖ ABB Conceptpower DPA — ДБЖ ABB (модульний) лінійки Conceptpower DPA: Одинична потужність 100 - 500 кВт; Загальна - до 3000 кВт

Формат "Модульного" виконання представляє собою, як правило, 3-фазні рішення у вигляді декількох (як правило від 1 до 10) силових модулів (централізованих або децентралізованих) з усією логічною та технічною обв'язкою, що розміщені в одному корпусі ДБЖ під управлінням окремої загальної централізованої логічної системи. Точна архітектура побудови таких ДБЖ / UPS може відрізнятися як від модельного ряду, так і від виробника, що в більшості випадків напряму впливає на ціну такого рішення.

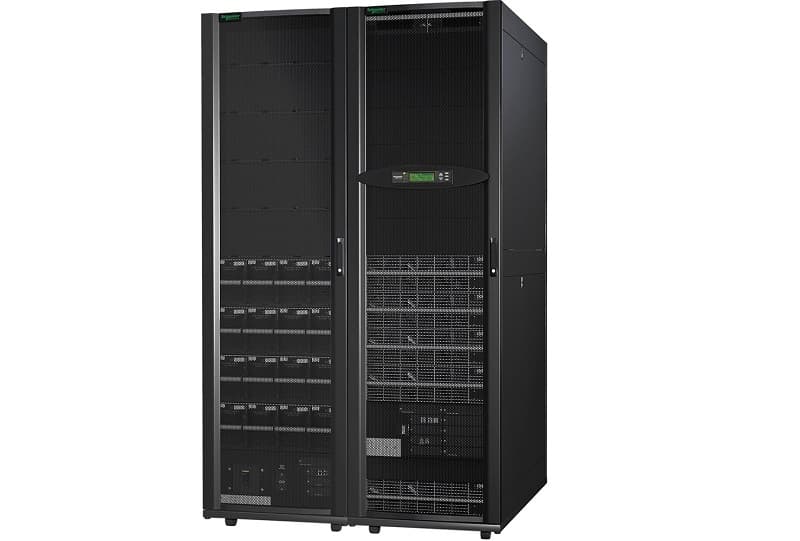

ДБЖ APC by Schneider (модульний) лінійки Symmetra: Одинична потужність 16 кВт - 500 кВт; Загальна - до 4000 кВт

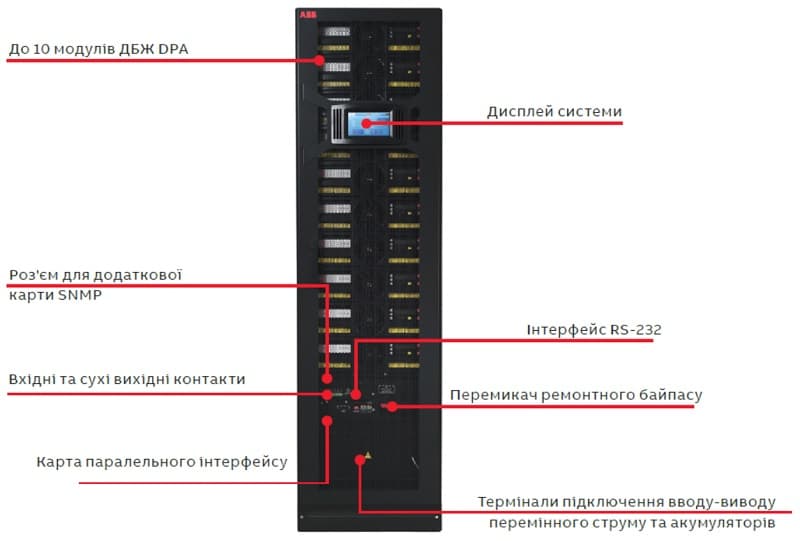

ДБЖ ABB (модульний) лінійки ABB UPScale ST:
Одинична потужність 10-200 кВт; Загальна - до 400 кВт

Найкращим варіантом вважається рішення в якому всі силові модулі мають свою децентралізовану незалежну логіку та, при цьому, об'єднані в загально-централізовану логічну систему ДБЖ. Це дає можливість взаємного резервування та роботи всіх силових модулів на загальну потужність ДБЖ. В загалом, модульні рішення вважаються найнадійнішими, хоч в той же час і найдорожчими.

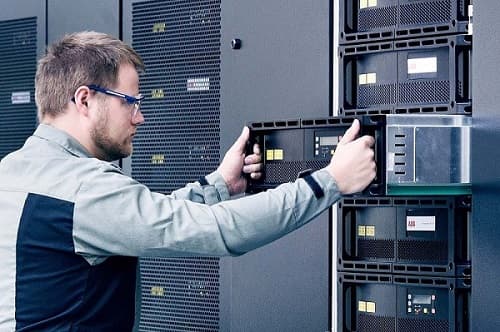

Процес заміни силового модуля ДБЖ — Процес заміни силового модуля UPS ABB

Заміна силового модуля ДБЖ — Процес заміни силового модуля UPS ABB

У випадку виходу з ладу одного із силових модулів, загальна система ДБЖ продовжує працювати на свою потужність, за виключенням силового модуля що вийшов з ладу. Є рішення в яких необхідно вимикати ДБЖ для виконання заміни слового модуля, але також є рішення де передбачена "гаряча" заміна, без відключення ДБЖ. ДБЖ / UPS із "гарячою" заміною силових модулів та АКБ (існують також модульні рішення наповнення шаф АКБ) мають більш складне технічне виконання та вищу ціну, але при цьому більш надійні, гнучкі та функціональні в поставлених задачах резервування. Який варіант вибрати - залежить від технічного завдання Замовника, характеру та критичності об'єкту, відповідно визначеного бюджету.

ДБЖ / UPS однофазний у форматі як окремого встановлення так і у серверну стійку

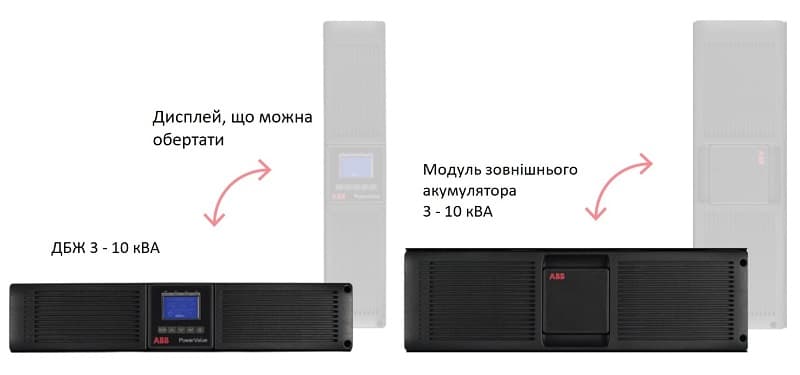

ДБЖ ABB лінійки PowerValue 11 RT:
Одинична потужність 1 кВт - 10 кВт; Загальна - до 30 кВт

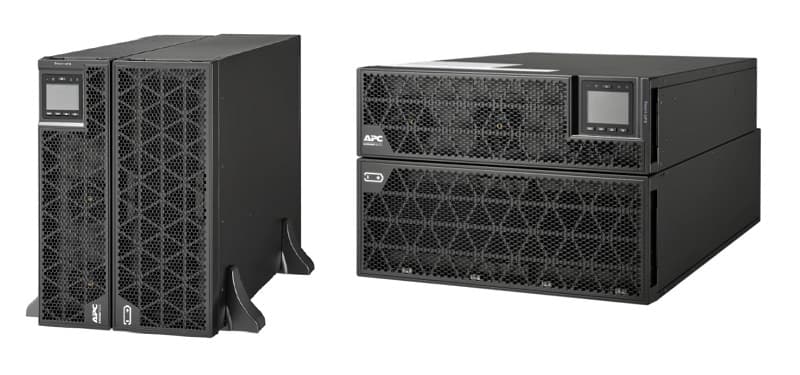

ДБЖ APC лінійки Smart-UPS:
Одинична потужність 15 кВт - 20 кВт; Загальна - до 80 кВт

Основне призначення - це підтримка надійного енергоживлення серверів, терміналів точок продажу, робочих кластерів, маршрутизаторів, перемикачів, комутаторів та сенсорного обладнання. Це онлайн ДБЖ із подвійним перетворенням, що гарантує чисту та надійну енергію для критичних однофазних застосувань. Ці ДБЖ можуть працювати як автономно так і в паралельному режимі для збільшення загальної потужності системи.

Стандартний діапазон одиничної потужності: від 1 до 20 кВт. В окремих моделях присутня можливість підключення декількох ДБЖ / UPS в паралельному режимі для збільшення загальної потужності системи резервування.

ДБЖ / UPS у форматі "Моноблок"" з можливістю підключення різних типів напруги

ДБЖ ABB (моноблок) + аккумуляторний блок лінійки PowerValue 11 / 31 T: Одинична потужність 10 - 20 кВА; Загальна - до 80 кВА

ДБЖ / UPS у форматі моноблоку з можливістю підключення: 3-фазний ввід => 1-фазний вихід; 1-фазний ввід => 3-фазний вихід; 1-фазний ввід => 1-фазний вихід. Такий формат дозволяє підключити ДБЖ / UPS до наявної напруги на вводі та забезпечити іншим варіантом напруги та частоти на виході. Ці ДБЖ також мають можливість паралельної роботи з підключенням кількох одиниць для збільшення загальної потужності системи.

Стандартний діапазон одиничної потужності: від 10 до 20 кВт. Присутня можливість підключення декількох ДБЖ/UPS в паралельному режимі для збільшення загальної потужності системи резервування.

Сфери застосування ДБЖ (UPS)

IT та дата-центри

Забезпечення безперебійної роботи серверів, мережевого обладнання, систем зберігання даних;
Формати: рекові або модульні UPS;
Вимоги: Online без часу на перемикання, масштабованість, можливість підключення до систем моніторингу та диспетчиризації.

Промисловість та виробництво

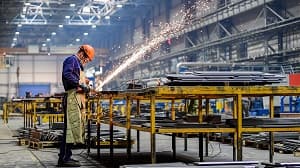

Фото застосування в Промисловості та виробницті

Захист автоматизованих ліній, роботизованих систем, ЧПК-верстатів;
Формати: промислові та модульні ДБЖ;
Вимоги: витримка високих навантажень, стабільна вихідна напруга, довготривала автономність.

Медицина

Живлення операційних, реанімацій, лабораторного обладнання;
Формати: модульні або спеціалізовані медичні UPS;
Вимоги: повний захист від коливань напруги, безшумність, відповідність стандартам медичних закладів.

Офіси та бізнес-центри

Фото застосування в ОФісах та Бізнес-центрах

Живлення комп’ютерів, телефонних станцій, систем охорони та відеоспостереження;
Формати: відд настільні та невеликих UPS до масштабованих рішень великої потужності;
Вимоги: достатній час автономної роботи, просте обслуговування.

Енергетика та комунальні підприємства

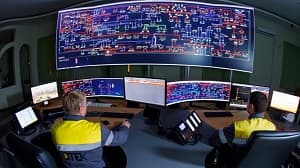

Фото застосування в Енергетиці та Комунальних підприємствах

Підтримка роботи насосних станцій, диспетчерських центрів, аварійних систем;
Формати: модульні та промислові UPS;
Вимоги: стійкість до екстремальних умов, можливість підключення до дизель-генераторів.

Критерії вибору ДБЖ

Щоб підібрати оптимальне джерело безперебійного живлення, варто враховувати:

Необхідну потужність

Визначається за сумарним енергоспоживанням обладнання;
Додається запас у 20-30% для стабільної роботи.

Тривалість автономної роботи

Мінімальна: кілька хвилин (для планового але швидкого завершення робочого процесу або часу на запуск дизель-генератора);
Середня: 15-30 хвилин (час на завершення технологічного процесу у разі відсутності резервуючого генератора або проблем із запуском такого);
Довготривала: від кількох годин - для критичних систем навіть з урахуванням наявності генератора та системи резервування об'єкту n+1.

Тип архітектури ДБЖ

Offline (Standby) – для офісних ПК та дрібного обладнання;
Лінійно-інтерактивний (Line-Interactive) – для середніх навантажень, наприклад, серверних систем.
Online(Double-Conversion) – для промислового та медичного обладнання, дата-центрів та інших об'єктів де навіть мінімальний час переключення може викликати збої в роботі обладнання та технологічного процесу.

Тип батарей та їх заміна

VRLA (свинцево-кислотні) – дешевші, але мають обмежений ресурс;
Li-ion (літій-іонні) – довговічні, швидко заряджаються, але дорожчі.

Можливість інтеграції з іншими системами

Наявність SNMP-контролера для віддаленого моніторингу та диспетчеризації;
Підтримка генераторів або сонячних панелей.

Яку інформацію варто підготувати для правильного підбору обладнання?

Перед тим як підбирати та купити ДБЖ / UPS необхідно підготувати таку інформацію:

✔ Перелік обладнання, яке потребує резервного живлення;
✔ Сумарна потужність споживачів (кВт або кВА);
✔ Необхідний час автономної роботи;
✔ Наявність на об'єкті індуктивних споживачів (насоси, компресори, чилери, кондиціонери та інш.) що можуть створювати пускові струми при запуску;
✔ Загальний або індивідуальний Cos φ індуктивних споживачів;
✔ Наявність альтернативних джерел живлення (генератор, альтернативна енергетика);
✔ Обмеження по простору для встановлення (серверна стійка, окрема кімната, контейнер);
✔ Вимоги до моніторингу та адміністрування (віддалений контроль, логування подій).

Щоб підібрати або купити джерело безперебійного живлення (UPS - ДБЖ) в Україні з наявності та під замовлення звертайтеся за контактами на сайті та отримайте професійну консультацію
